武漢地鐵8號線手動開窗案例

您的當前位置：首頁 >> 案例展示 >> 開窗器應用案例

武漢地鐵8號線手動開窗案例

詳細介紹

手動開窗

手搖開窗機廣泛適用于工業廠房、影劇院、倉庫、禮堂和食堂等建筑物的中懸或上懸鋼側窗的窗扇啟閉。

一，產品特點

1、手搖開窗器適用于幕墻立面高窗開啟，上懸窗、下懸窗等窗型均可使用；

2、外形簡潔大方，傳動輕松靈活；

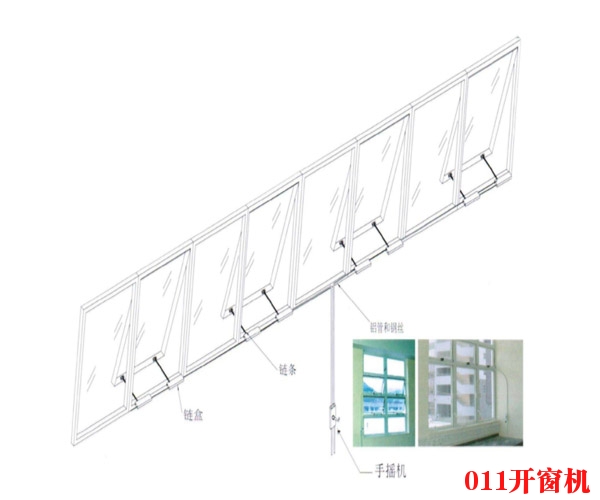

3、轉動手搖桿、通過四通轉向器和傳動桿帶動鏈盒開啟單個或多個窗戶，窗戶較寬時可安裝2個或2個以上鏈盒；

4、根據窗戶的大小而定，一般可連接1至4樘窗戶

手搖開窗機主要由上式、中式開窗機、下式手搖機和窗扇開關器等組成。下式手搖機為主動機構、中式和上式開窗機為傳動減速機構，相互間分別用聯動鋼管聯接。在啟閉多排鋼側窗扇時，上式開窗機主要用于啟閉最高排窗扇，而中間各排窗扇的啟閉則靠中式開窗機來完成，在中式或上式開窗機的輸出軸上裝有傳動鋼管和開關器，開關器與窗扇相聯接。當操作下式手搖開窗機時，則動力傳至上式、中式開窗機，使窗扇啟閉。

手搖開窗機組件

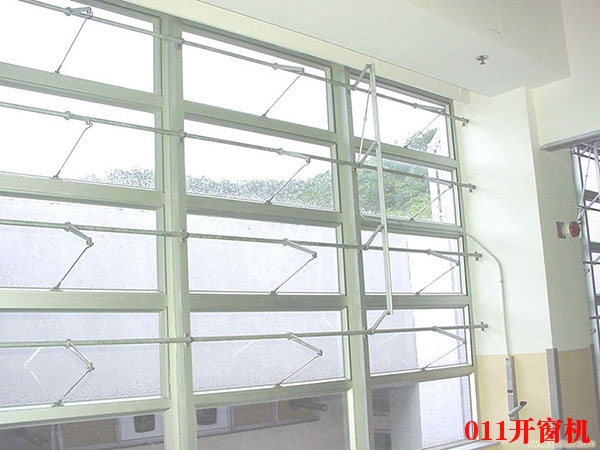

手搖曲臂式開窗系統，主要用于沒市電或不便于安裝電動開窗器的場所，廠房使用較多。

系統主要組成：1)手動搖把+2)加長傳動桿+3)轉向節+4)主轉動臂+5)轉動水平桿+6)固定支架+7)副支撐曲臂

主要技術參數：

1、開啟和自鎖力：200N；可關閉自鎖和開啟支撐

2、開啟窗戶數量：1-4個；間距6米內

3、窗戶離地高度：小于18米

4、手動搖把高度：離地面1.2米

一、主機+主曲臂部分

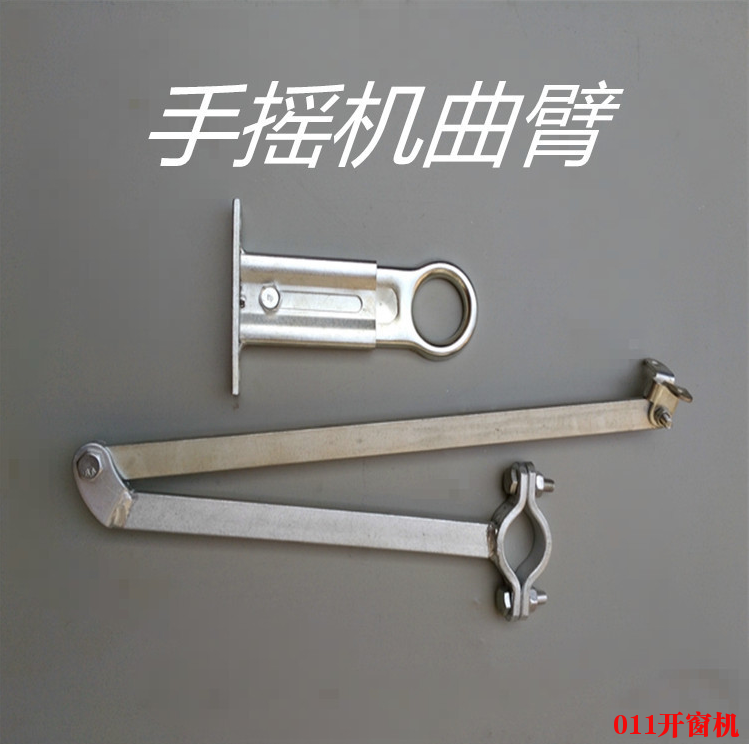

二、副曲臂部分(每扇窗戶1套)

曲臂聯動開窗機 (型號：1TN-450)

設計用途：主要為工廠車間的一樘多扇位排窗的電動開啟而設計，利用一個電機聯動多個副桿而驅動多窗扇的開啟，更具經濟使用價值。

技術參數:

1、使用電源：DC24V

2、額定功率：50W

3、推拉力量：1000N

4、行程規格：450-500mm

5、聯動數量：2--6扇

6、橫桿跨度：2--6米

7、系統組成：1個齒桿主機+1個主曲臂+X個副曲臂+X個固定支架+橫管（直徑25mm)桿組成。

手動開窗機廠家

武漢零壹壹控制設備有限公司產品詳情:精美、簡潔的外形設計

超負荷過載保護

本開窗機主要適用于多窗戶或多用途的建筑，如工廠車間，倉庫、展覽館、體育館、學校、禮堂等，利用一個電動開窗器控制一排式窗戶的開啟和關閉，可連接智能控制系統用作多控齒條式電動開窗機,天窗齒條開窗機,螺桿開窗機,螺桿式開窗機,推桿開窗機,電動推桿開窗機,電動推桿式開窗機,螺桿式電動開窗機,電動螺桿開窗機,曲臂開窗機，開窗器,智能開窗器,智能電動開窗器,電動開窗器,遙控電動開窗器,自動開窗器,手動開窗器,手搖開窗器,手搖式開窗器,平移開窗器,上懸窗開窗器,推拉窗開窗器,平開窗電動開窗器,上懸窗電動開窗機

可控2-6扇窗體

系統由1個齒桿主機+2個主曲臂+X個副曲臂+X個固定支架+橫管桿(直徑21mm)組成

安全平穩運行，不適合長期潮濕的環境

產品經1000次以上推拉測試檢驗

技術參數：

連桿式開窗器	技術資料	技術資料
推力/拉力	1000N	1000N
行程距離	1 80一1200mm	180一1200mm
推動速度	8一155mm/s	8一155mm/s
適應電壓	220VAC	24VDC
最大工作電流	0 .8一1 .2A	0 .8一1 .2A
保護系數	IP20	IP20
溫度環境	一15+50攝氏度	一15+50攝氏度
額定功率	28.8W	28.8W
聯動數量	2一6扇	2一6扇
橫桿跨度	2一6米	2一6米
